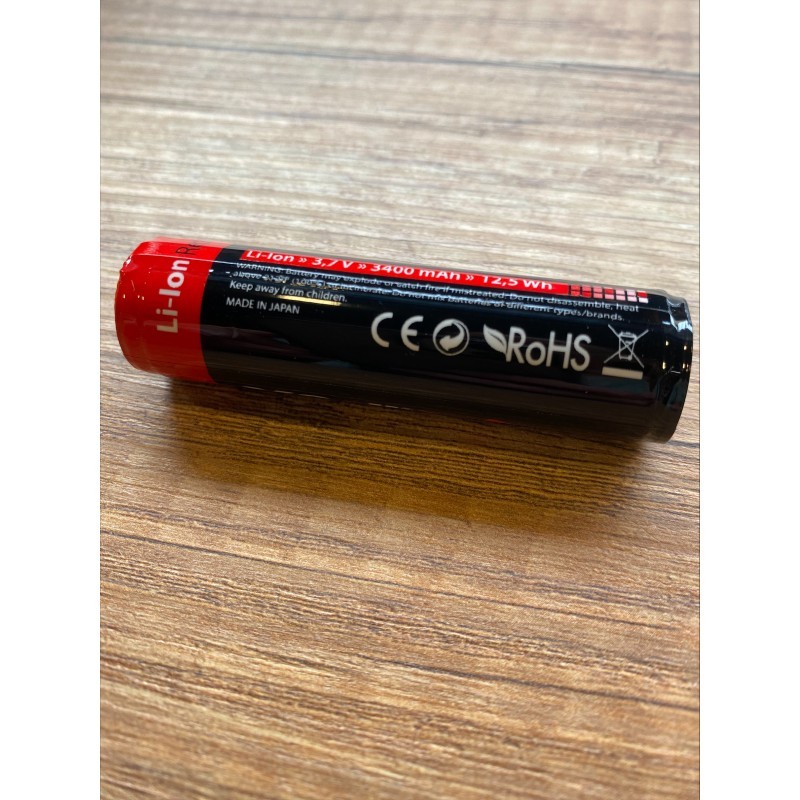

XCell 18650H-3400 Li-Ion-Akku 3,7 V 3400 mAh mit Schutzschaltung

Inhalt: 1 Li-Ion-Akku 18650 mit Schutzschaltung

Diese Zelle im Maß 18650 gehört zur klassischen Bauart: ein zylindrischer Lithium-Ionen-Speicher mit 3,7 Volt Nennspannung, 3400 mAh Kapazität und 12,58 Wh Energieinhalt, versehen mit einer Schutzelektronik, jedoch ohne eigene Ladebuchse. Aufgefrischt wird sie in einem externen Ladegerät. Ihren Platz hat sie in Hochleistungs-LED-Taschenlampen und in Wärmebildgeräten von HIKMICRO.

Die Schutzelektronik sitzt als schmale Platine unter dem Minuspol und trägt die Bezeichnung PCM beziehungsweise IC-Protection. Sie misst fortlaufend die anliegende Spannung und den fließenden Strom. Steigt die Spannung beim Auffrischen über den zulässigen Wert, trennt sie ab, bevor die Zellchemie Schaden nimmt. Sinkt sie bei der Entnahme unter die untere Grenze, riegelt sie ebenso ab und bewahrt den Speicher vor jenem Zustand, aus dem heraus er sich häufig nicht mehr wecken lässt. Werden die Pole überbrückt, unterbricht sie in Sekundenbruchteilen. Ihr Nutzen wiegt vor allem in Verbrauchern schwer, die selbst keine Überwachung mitbringen.

Dieser Schaltungsteil verlangt Bauraum, und er nimmt ihn sich in der Länge. Gemeinsam mit dem Leiterband, das vom Pluspol am Mantel entlangführt, und der Umhüllung aus Schrumpfschlauch kommt der Akku auf 69 mm Höhe bei 18 mm Durchmesser. Eine ungeschützte Ausführung derselben Baugröße fällt knapper aus. In Leuchten mit eng bemessenem Aufnahmeraum und kurzer Federreserve entscheidet dieser Zuwachs darüber, ob der Deckel wieder schließt. Vergleiche das Maß deshalb vorab mit dem Fach. Handgeführte Beobachtungstechnik dieser Art findest Du unter Nachtsichtgeräte.

Ohne Anschluss am Gehäuse bleibt der Akku auf ein separates Ladegerät angewiesen. Geeignet ist eine Ladeschale mit Aufnahme für zylindrische Lithium-Ionen-Zellen, deren bewegliche Kontakte die Bauhöhe von 69 mm fassen und die auf eine Nennspannung von 3,7 Volt eingerichtet ist oder diese selbsttätig erkennt. Ein Gerät, das ausschließlich Nickel-Metallhydrid bedient, taugt dafür nicht. Der zulässige Ladestrom beträgt 1 C, der zulässige Entladestrom 2 C. Lässt sich der Strom wählen, stellst Du ihn niedrig ein, denn gemächliches Auffrischen schont die Zelle. Arbeite auf einer nicht brennbaren Unterlage.

Frost verändert das Verhalten. Bei tiefen Temperaturen bewegen sich die Ionen im Inneren träger, der elektrische Widerstand nimmt zu, und unter Last sackt die Spannung früher weg als im Warmen. Die Leuchte wirkt matter, das Gerät meldet vorzeitig eine leere Quelle, obwohl noch Ladung vorhanden ist. Dieser Rückgang ist vorübergehend: In der warmen Stube steht der fehlende Anteil erneut bereit. Trage die Rücklage darum körpernah unter der Kleidung. Vermeide dagegen das Auffrischen einer durchgekühlten Zelle und wische beschlagene Flächen trocken, bevor sie in die Schale wandert.

Über die Monate zwischen den Einsätzen entscheidet die Lagerung. Ein Lithium-Ionen-Speicher altert am langsamsten bei mittlerem Ladezustand an kühler, trockener Stelle. Randvoll weggelegt büßt er dauerhaft nutzbare Menge ein, weitgehend entleert sinkt er unter Umständen so tief, dass die Elektronik keine Freigabe mehr erteilt. Jeder vollständige Durchgang am Ladegerät zählt als Zyklus, und mit deren Anzahl schrumpft die entnehmbare Menge. Das ist üblicher Verschleiß und kein Mangel, beschleunigt durch Wärme, wiederholtes Leerfahren bis zur Abschaltung und dauerndes Verharren am oberen Anschlag. Trägt ein Abend, der früher sicher durchlief, plötzlich nicht mehr, hat der Akku seine brauchbare Zeit hinter sich.

Für den Umgang gelten die Vorgaben für jede Lithium-Zelle. Die Pole dürfen nicht überbrückt werden, weshalb ein loses Exemplar nichts in derselben Tasche wie Münzgeld, Schlüsselbund oder Patronen verloren hat. Eine schlichte Kunststoffhülle räumt das aus und bewahrt zugleich den Schrumpfschlauch vor Rissen. Wo der Mantel einreißt, blankes Metall hervortritt oder sich der Körper wölbt, endet die Verwendung. Rechtlich gilt der Akku als Gefahrgut nach UN3480 und wird gemäß SV188 ADR befördert.

Am Ende ist der Akku Sondermüll. Er gehört weder in den Restmüll noch in eine Feuerstelle, sondern in die Sammelbehälter für Altbatterien, wie der Handel und der kommunale Wertstoffhof sie bereithalten. Klebe die Pole zuvor mit Isolierband ab und reiche beschädigte Exemplare getrennt ein.

Die Grenzen sind schnell benannt. Der Akku ersetzt weder ein gerätespezifisches Netzteil noch einen fest eingebauten Energiespeicher. Er gehört nicht in Ausrüstung, die eine andere Zellchemie oder Spannungslage erwartet, und nicht in Fächer, welche die geschützte Bauform nicht fassen. Wo mehrere Exemplare zusammenarbeiten, setzt Du niemals unterschiedlich alte nebeneinander. Öffnen, Bohren, Löten und das Abziehen der Ummantelung verbieten sich. Eine Laufzeit in Stunden lässt sich nicht beziffern, sie hängt am Gerät, an der gewählten Stufe und an der Außentemperatur.

Im Revier ist das zweite Exemplar die einfachste Absicherung gegen eine abgebrochene Nacht. Der Tausch dauert Sekunden, während das Auffrischen vor Ort Zeit kostet, die Du nicht hast. Übe den Handgriff bei Tageslicht, damit die Finger die Einbaurichtung kennen. Zwei geladene Zellen decken auch einen Doppelansitz ab. Vor dem Erwerb prüfst Du zwei Dinge: die Aufnahme geschützter Ausführungen in Deinem Gerät und das Vorhandensein einer passenden Ladeschale. Technik, die von dieser Bauform lebt, findest Du unter Wärmebildkameras, Etuis und Hüllen für die Mitnahme unter Zubehör für Optik & Nachtsicht.

Alle Angaben in der Übersicht.

• Zellengröße: 18650
• System: Li-Ion
• Nennspannung: 3,7 Volt
• Kapazität: 3400 mAh
• Energie: 12,58 Wh
• Verpackungseinheit: 1 Stück
• Stecksystem: Platine (PCM mit Schutzbeschaltung)
• Schutzschaltung: PCM / IC-Protection
• Ummantelung: Schrumpfschlauch
• Höhe (netto): 69 mm
• Durchmesser (netto): 18 mm
• Bruttogewicht: 60 g
• Max. Ladestrom: 1 C
• Max. Entladestrom: 2 C
• Gefahrgut: UN3480, Versand gemäß SV188 ADR
