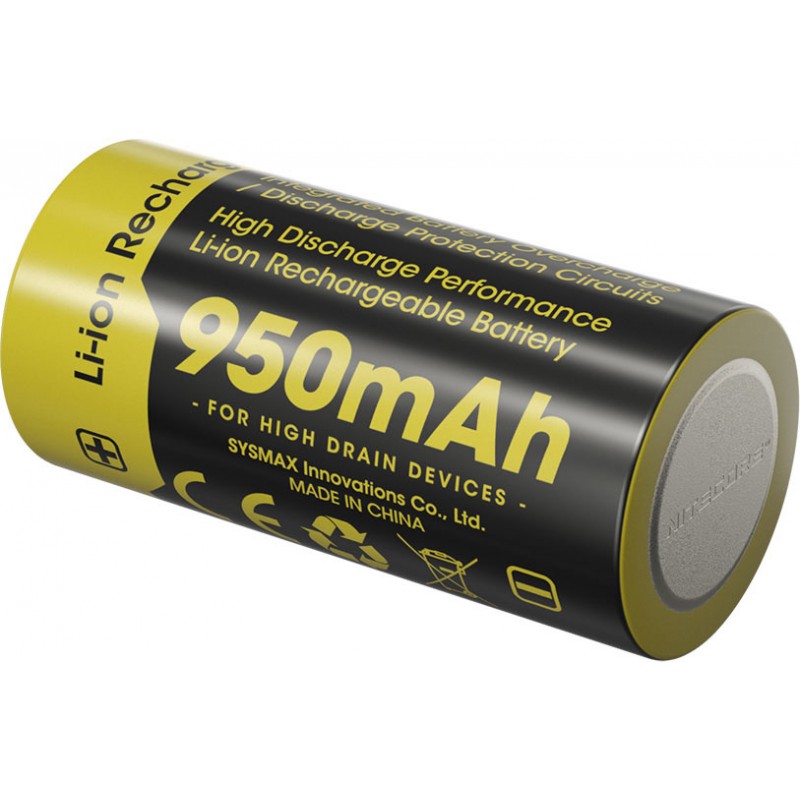

Nitecore NL169 Li-Ion Akku 16340 mit 950 mAh für HIKMICRO Thunder

Der NL169 ist ein wiederaufladbarer Rundzellenakku der Bauform 16340 und dient als Wechsel- oder Ersatzstromquelle in den Wärmebild-Vorsatzgeräten der HIKMICRO Thunder-Reihe. Er tritt dort an die Stelle der nicht wiederaufladbaren Primärzelle vom Typ CR123A, die dieselbe Bauform besitzt. Statt neue Einwegzellen nachzukaufen, legst Du das leere Paar in die Ladeschale und hast am nächsten Abend wieder vollen Vorrat.

Die Zahlenfolge 16340 ist kein Markenname, sondern eine Maßangabe: Sie nennt Durchmesser und Länge des zylindrischen Körpers in Millimetern. Sie steht für das kleine Gegenstück zu den bekannten großen Rundzellen und findet überall dort Verwendung, wo wenig Bauraum bleibt, etwa in kompakten Handleuchten, Helmleuchten, Entfernungsmessern und in aufsetzbarer Thermaltechnik. Konkret misst der NL169 34,8 mm in der Länge bei 16,6 mm Durchmesser mit einer zulässigen Abweichung von 0,2 mm und wiegt 20 g. Zwei Stück wandern in jede Brusttasche, ohne beim Gehen aufzufallen.

Entscheidend ist der Abstand zur Einwegzelle. Eine CR123A bringt ihre Ladung ab Werk mit, gibt sie einmal ab und ist danach Abfall. Der NL169 lässt sich nach Angabe des Aufbaus mehr als 500 Mal neu befüllen und ersetzt über die Lebensdauer gerechnet einen ganzen Karton Einwegware. Dazu kommt ein Unterschied in der Chemie: Die Lithium-Ionen-Ausführung arbeitet mit 3,6 V Nennspannung und liegt damit etwas über der Primärzelle gleicher Bauform. Ihre Spannung bleibt während der Entnahme lange auf annähernd gleichem Niveau und fällt erst gegen Ende deutlich ab, was eine gleichmäßige Bildleistung bis kurz vor dem Wechsel bedeutet. Eine Primärzelle läuft dafür auch nach Monaten im Regal sofort los und bleibt als Notreserve im Fahrzeug sinnvoll. Ob Dein Gerät neben der Einwegzelle auch die wiederaufladbare Ausführung annimmt, steht in seiner Anleitung.

Beim Energievorrat liegt der NL169 bei 950 mAh, was zusammen mit den 3,6 V einen Energieinhalt von 3,42 Wh ergibt. Gegenüber herkömmlichen Zellen desselben Maßes fällt die Energiedichte um 46 Prozent höher aus, weshalb sich längere Einsätze abdecken lassen als mit beliebiger Ware gleicher Bauform. Wichtig für die Planung: Ein Thunder nimmt zwei Zellen auf, Du denkst also in Sätzen statt in Einzelstücken. Wer eine ganze Nacht durchbeobachtet, legt sich einen zweiten gefüllten Satz zurecht. Weiteres in dieser Richtung findest Du unter Akkus & Ladegeräte.

Im Inneren sitzen mehrere Sicherungen gegen Überlastung. Ein PTC-Element begrenzt zu hohe Stromspitzen, ein Druckbegrenzungsventil führt Überdruck kontrolliert ab und eine mikroporöse Schutzbarriere wirkt Überhitzung und Kurzschluss entgegen. Eine temperaturbeständige Anodenkonstruktion, eine Kunststoffschutzschicht an der Anode und eine abriebfeste Metallbeschichtung halten die Zelle über die genannten Zyklen hinweg zusammen. Die Pole aus vernickeltem Edelstahl verbinden hohe Leitfähigkeit mit Schlagfestigkeit und Widerstand gegen Oxidation. Blei, Kadmium und Quecksilber sind nicht enthalten.

Zum Auffrischen brauchst Du eine Ladeschale, die zylindrische Lithium-Ionen-Zellen aufnimmt und deren Schacht sich auf die kurze Bauform 16340 einstellen lässt. Viele Schalen arbeiten mit verschiebbarer Kontaktbrücke und decken mehrere Längen ab, ein Gerät allein für Nickel-Metallhydrid scheidet aus. Frische den Satz gemeinsam auf und mische keine unterschiedlich alten Zellen, dann bleiben beide Stück im Gleichlauf. Passende Halterungen und Kleinteile stehen unter Zubehör für Optik & Nachtsicht.

Kälte ist bei Nachtansitzen der eigentliche Prüfstand. Bei Minusgraden läuft die Zellchemie träger, der Innenwiderstand steigt und die abrufbare Menge sinkt vorübergehend. Verloren ist dabei nichts: Sobald die Zelle wieder auf Raumwärme kommt, steht der ursprüngliche Anteil bereit. Eine durchgefrorene Zelle lässt Du erst in der warmen Stube ankommen, bevor sie in die Schale kommt.

Zur Aufbewahrung über längere Pausen gilt: nicht randvoll und nicht leer, sondern etwa halb gefüllt, an einem kühlen und trockenen Platz. Ein vollständig entleertes Stück, das monatelang liegen bleibt, lässt sich häufig nicht mehr wecken. Die angegebenen über 500 Ladezyklen beziehen sich auf vollständige Entnahmen und Befüllungen, kurzes Zwischenladen zählt anteilig.

Im Umgang gelten die üblichen Regeln für Lithiumtechnik. Die Zelle wandert nie lose in die Hosentasche neben Schlüssel, Münzen oder Patronen, weil Metall die Pole überbrücken kann, eine kleine Hülle verhindert das. Verformte oder beschädigte Zellen bleiben außer Betrieb. Für den Versand ist die Zelle als Gefahrgut nach UN3480 eingestuft und folgt der Sondervorschrift SV188 des ADR.

Am Ende der Lebensdauer gehört der Akku in die Sammlung für Altbatterien im Handel oder am Wertstoffhof, niemals in den Hausmüll. Klebe die Pole vorher ab, damit im Sammelbehälter kein Kurzschluss entsteht. Dass Blei, Kadmium und Quecksilber nicht verbaut sind, ändert an dieser Rückgabepflicht nichts.

Die Grenzen sind schnell benannt: Andere Baugrößen sind kein Ersatz, ein längerer Rundzellentyp oder ein fertiger Akkupack passt nicht in den Schacht eines Thunder. Ebenso wenig lässt sich damit ein Gerät betreiben, das nur für Primärzellen freigegeben ist. Sinnvoll ist der Erwerb als Ersatz für einen gealterten Satz und als zweiter Satz für durchgehende Nächte. Geräte, die von dieser Stromversorgung leben, findest Du unter Nachtsichtgeräte.

Die technischen Werte im Überblick:

• Typ: Li-Ion-Akku 16340
• Modell: Nitecore NL169
• Spannung: 3,6 V
• Kapazität: 950 mAh
• Energieinhalt: 3,42 Wh
• Ladezyklen: über 500
• Länge: 34,8 mm
• Durchmesser: 16,6 mm mit einer Abweichung von 0,2 mm
• Gewicht: 20 g
• Schutzmechanismen: PTC-Schutz, Druckbegrenzungsventil, mikroporöse Schutzbarriere
• Pole: vernickelter Edelstahl
• Schadstoffe: blei-, kadmium- und quecksilberfrei
• Normen: UN3480, ADR SV188
• Verwendung: HIKMICRO Thunder Wärmebildgeräte, zwei Zellen je Gerät
