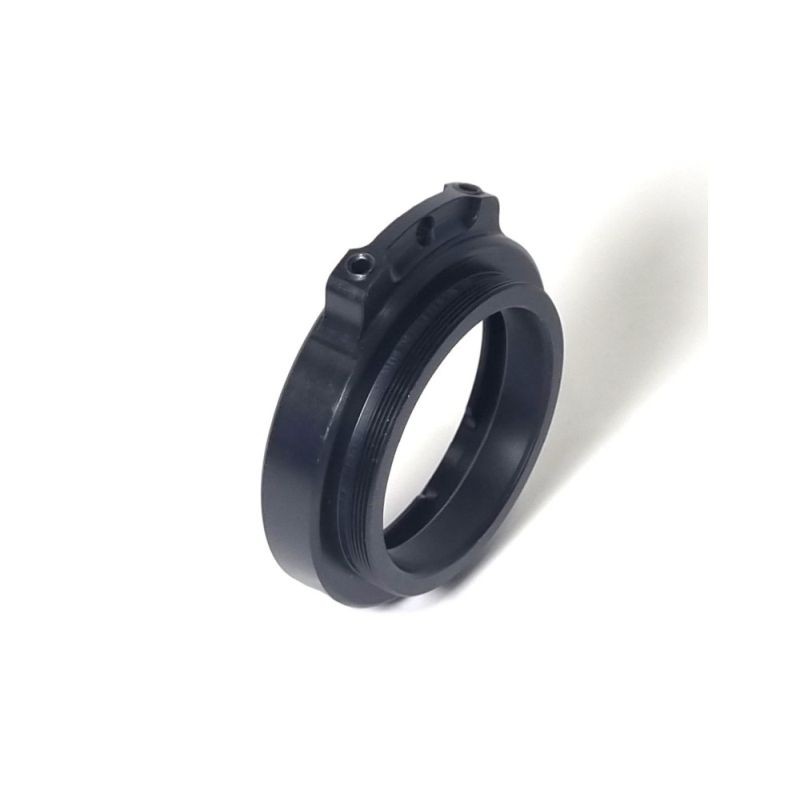

Rusan MAR Modular-Adapter für Viewfinder und Vergrößerungsmodule

Inhalt: 1 Modular-Adapter

Der MAR Modular-Adapter ist ein reines Verbindungsteil zwischen einem Wärmebild-Vorsatzgerät und einem Vergrößerungsmodul. Er trägt keine Linse, keine Elektronik und keinen Schalter, sondern hat eine einzige Aufgabe: Er hält zwei Baugruppen in einer gemeinsamen Achse fest zusammen. Damit lässt sich ein Clip-On, das im Regelfall vor der Zieloptik arbeitet, als frei geführtes Handgerät nutzen. Aus einer vorhandenen Anschaffung entstehen zwei Anwendungen: der Blick über die Fläche und der Einsatz an der Waffe.

Dahinter steht ein Baukastengedanke. Statt für jede denkbare Gerätepaarung ein eigenes Einzelteil zu fertigen, zerlegt Rusan die Verbindung in zwei Ebenen. Auf der einen Seite steht die Aufnahme am Grundgerät, auf der anderen die Aufnahme am Modul. Das Zwischenstück führt beide zusammen. Der Gewinn zeigt sich beim Wechsel der Ausrüstung: Tauschst Du später Grundgerät oder Okularteil, bleibt oft ein Teil des Aufbaus erhalten und nur das Bindeglied ändert sich. Wer sein Sortiment aus Wärmebildkameras und Nachtsichtgeräte über die Jahre erweitert, arbeitet mit einem solchen System deutlich flexibler als mit fest verschraubten Sonderlösungen. Die Kehrseite ist Sorgfalt beim Kauf: Ein Baukasten funktioniert nur, wenn die Bausteine tatsächlich zueinander passen.

Der Kern jeder Adapterfrage ist das Gewinde. Ein Feingewinde ist über zwei Angaben eindeutig bestimmt, den Nenndurchmesser und die Steigung, also den Abstand von Gang zu Gang. Erst wenn beide Werte auf beiden Seiten übereinstimmen, greifen die Flanken über die volle Länge ineinander. Weicht allein die Steigung ab, berühren sich die Gänge nur punktuell. Das fühlt sich anfangs oft weich an, endet aber damit, dass sich die Verschraubung unter Last löst oder die Flanken abscheren. Passt der Durchmesser nicht, bleibt entweder jeder Eingriff aus oder es entsteht Spiel, das die optische Achse kippen lässt. Da schon geringe Winkelabweichungen als schiefer Einblick auffallen, ist die Passung die eigentliche Leistung eines Adapters. Die Eignung ist modellabhängig, deshalb gehört der Abgleich der Aufnahme vor die Bestellung.

Die Montage kommt ohne Werkzeug aus und ändert nichts an der Waffe. Du setzt das Teil gerade an und drehst es ohne Kraft ein, denn ein Feingewinde muss vom ersten Gang an leicht laufen. Klemmt es, drehst Du zurück, bis der Anfang spürbar einrastet, und setzt neu an. Gewalt richtet hier den größten Schaden an, weil ein verkantetes Feingewinde schon nach wenigen Umdrehungen dauerhaft leidet. Angezogen wird handfest, mehr braucht es nicht. Vor dem Ausrücken prüfst Du den Sitz mit einer kurzen Drehprobe.

Den Alltag prägt vor allem die Wiederholgenauigkeit. Weil die Verbindung immer bis an dieselbe Anlagefläche läuft, stellt sich beim zwanzigsten Ansetzen dieselbe Lage ein wie beim ersten. Der Abstand zum Auge bleibt gleich, der Bildkreis steht mittig, und Du suchst die Kopfhaltung nicht jedes Mal neu. Daraus entsteht der ruhige Einblick über eine lange Nacht, während ein wackelnder Aufbau ständig Konzentration kostet.

Bei einem Bauteil ohne Optik entscheidet allein die mechanische Fertigung über die Güte: gratfrei geschnittene Gänge, plane und rechtwinklige Anlageflächen, enge Toleranzen gegen Kippspiel und eine widerstandsfähige Oberfläche, die den täglichen Wechsel im Revier übersteht. Das Zwischenstück baut kurz und darf am Gerät verbleiben, abgenommen wird nur das Okularteil.

Im Revier sieht der Ablauf so aus: Auf dem Weg zum Sitz führst Du das Grundgerät mit angesetztem Modul frei in der Hand und suchst Schneisen und Feldkanten in ruhigen Bahnen ab. Für ein stabiles Bild stützt Du die Ellenbogen am Körper ab oder legst die Hand an Stamm oder Stock. Oben angekommen nimmst Du das Okularteil ab. Der Wechsel dauert Sekunden, läuft leise und spart das Gewicht eines zweiten Geräts. Wer lange Strecken absucht, wird daneben ein Monokular schätzen, das sofort einsatzbereit in der Tasche liegt.

Die Pflege beschränkt sich auf das Gewinde. Sand und feiner Staub sind die eigentlichen Gegner, weil harte Körner zwischen den Flanken wie Schleifmittel wirken. Wische die Gänge nach nassen oder staubigen Tagen mit einem trockenen Tuch aus und nimm feste Reste mit einem weichen Pinsel weg. Ein hauchdünner Film Waffenöl hält die Verschraubung leichtgängig, dick aufgetragenes Fett sammelt dagegen Schmutz. Beim Transport gehört das Teil gepolstert verstaut und nicht lose zu Schlüsseln oder Werkzeug, denn angeschlagene Gewindeanfänge lassen sich nicht reparieren.

Die Grenzen sind klar. Das Zwischenstück wirkt rein mechanisch und trägt nichts zur Bildqualität bei: Auflösung, Empfindlichkeit und Reichweite kommen weiterhin allein vom Grundgerät. Es ersetzt weder eine Zieloptik noch eine Montage an der Waffe und ist kein Ersatz für eine geprüfte Schnittstelle, wenn die Aufnahmen nicht zusammenpassen. Das benötigte Vergrößerungsmodul gehört nicht zum Lieferumfang und ist getrennt einzuplanen. Und die physikalischen Grenzen der Wärmebildtechnik bleiben bestehen, unabhängig davon, wie gut die Verbindung sitzt.

Vor dem Kauf lohnt eine kurze Liste: Welche Aufnahme sitzt am Grundgerät, welche am gewünschten Modul, und passen Durchmesser und Steigung zusammen. Stimmt die Kombination, erweitert ein kleines Bauteil den Einsatzbereich vorhandener Ausrüstung spürbar. Ein Blick Optik & Beobachtung hilft, den Aufbau sinnvoll zu ergänzen, statt ihn doppelt zu kaufen.

Die Eckdaten im Überblick.

• Funktion: Verbindungselement zwischen Wärmebildvorsatzgerät und Vergrößerungsmodul bzw. Viewfinder
• Einsatzbereich: Umwandlung des Vorsatzgeräts in ein Handgerät
• Montage: werkzeuglos, schnell und wiederholgenau
• Besonderheiten: optimiert Augenabstand und Bedienkomfort
• Kompatibilität: geeignet für Viewfinder und Vergrößerungsmodule (modellabhängig)

Geliefert wird das Bauteil einzeln.
