Maximtac Viewfinder Gen.2 Vergrößerungsmodul 2,5-fach

Inhalt: 1 Okular mit 2,5-facher Vergrößerung

Der Viewfinder Gen.2 ist ein Vergrößerungsmodul mit 2,5-facher Vergrößerung, das als Okular an ein Wärmebild-Vorsatzgerät gesetzt wird. Aus dem Clip-On, der sonst vor dem Zielfernrohr arbeitet, wird damit ein frei geführtes Beobachtungsgerät. Das Modul misst 75 mm in der Länge, hat einen Mittelrohrdurchmesser von 30 mm und wiegt 93 g. Das Gehäuse besteht aus Metall, die Linsen sind mehrfach vergütet und liefern ein scharfes und klares Bild.

Ein Vergrößerungsmodul arbeitet rein optisch und greift erst am Ende der Bildkette an. Es nimmt das fertige Bild vom Display Deines Vorsatzgeräts und zeigt es dem Auge unter einem größeren Sehwinkel. Die 2,5-fache Vergrößerung betrifft damit die Wiedergabe, nicht die Aufnahme. Auflösung des Wärmebildsensors, Empfindlichkeit, Bildwiederholrate und Erkennungsreichweite bleiben unverändert. Details, die der Sensor nicht auflöst, entstehen nicht neu, sie werden lediglich größer dargestellt, und Rauschen wächst mit. Der Gewinn liegt woanders: Umrisse, Kanten und Bewegungen füllen mehr vom Blickfeld, das Auge arbeitet weniger und ermüdet langsamer. Die Bildqualität selbst kommt weiterhin aus dem Grundgerät, also von Wärmebildkameras und Nachtsichtgeräte.

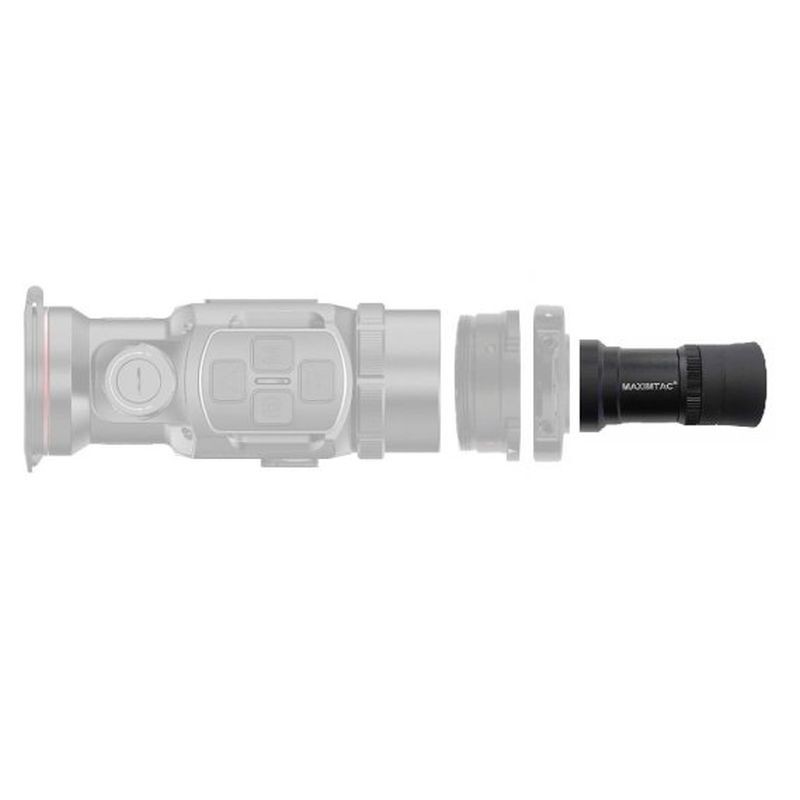

In Verbindung mit dem passenden Rusan-Adapter verwandelst Du Dein Wärmebildvorsatzgerät in Sekundenschnelle in ein Handgerät, ohne die Treffpunktlage zu verändern. Der Umbau erfolgt nahezu lautlos, schnell und unkompliziert. Darin liegt der Kern der Lösung: Die Waffe bleibt unberührt, und die Nullung Deines Aufbaus steht am Ende des Ansitzes genauso wie zu Beginn.

Angeschlossen wird über das Gewinde M35 × 0,75, eine passende Gewindeaufnahme für Rusan-Zubehör ist vorhanden. Du führst das Modul gerade heran und drehst es ohne Kraft ein. Läuft das Gewinde schwer, sitzt es schief und gehört zurückgedreht, denn ein verkantetes Feingewinde nimmt schnell Schaden. Handfest angezogen sitzt das Modul spielfrei. Vor dem Ausrücken prüfst Du den Sitz kurz nach und hältst Gewindegänge frei von Sand und Nadelstreu.

Der Dioptrienausgleich reicht von +5 bis –5, wodurch das Modul auch für Brillenträger bestens geeignet ist. Du stellst ihn einmal in Ruhe an einem kontrastreichen Ziel ein und merkst Dir die Position. Ein fester Augenabstand ist nicht vorgegeben, sodass Du die angenehme Kopfposition selbst findest und den Abstand an Dein Brillenglas anpasst. Eigene Elektronik besitzt das Bauteil nicht, Batterien braucht es keine. Die Laufzeit hängt allein am Grundgerät, weshalb ein Blick auf passende Akkus & Ladegeräte vor der Nacht sinnvoll bleibt.

Im Gelände führst Du den Aufbau frei in der Hand. Für ein ruhiges Bild stützt Du die Ellenbogen am Körper ab oder legst die Hand an Baum, Ansitzholm oder Stock. Beim Ansprechen zahlt sich eine langsame Schwenkbewegung aus: Du suchst die Fläche in Bahnen ab, hältst an auffälligen Signaturen an und lässt dem Auge Zeit für Größe, Körperform und Verhalten. Die 2,5-fache Vergrößerung unterstützt das Ansprechen, ersetzt es aber nicht.

Vergrößerung lohnt sich dort, wo Du weit und frei blickst: über Wiesen, Feldschläge, Schneisen und Waldkanten, wenn das Stück klein im Bild steht. Sobald es eng wird, dreht sich das Verhältnis um. Im dichten Bestand, auf kurze Entfernung und beim schnellen Absuchen großer Flächen ist das größere Sehfeld die bessere Wahl, denn jede Vergrößerung verkleinert den Ausschnitt und verstärkt jede Handbewegung im Bild. Übersicht gewinnst Du ohne Modul, die Beurteilung mit Modul, und der Wechsel dauert nur Sekunden.

Das stabile Metallgehäuse macht den Magnifier robust und zuverlässig, auch dann, wenn das Modul im Revier mehrfach am Tag an- und abgesetzt wird. Mit 75 mm Länge und 93 g Gewicht fällt es im Rucksack kaum auf und verändert die Balance des Vorsatzgeräts wenig.

Die Pflege beschränkt sich auf wenige Handgriffe. Losen Staub bläst Du ab oder nimmst ihn mit einem weichen Pinsel weg, damit die Körner beim Wischen keine Spuren in die Vergütung ziehen. Danach folgt ein sauberes Optiktuch, bei Fingerabdrücken mit etwas Reiniger für vergütete Linsen, in kreisenden Bewegungen von innen nach außen. Papiertuch, Kleidungsstoff und scharfe Mittel bleiben außen vor. Nach nassen Tagen trocknet das Modul offen bei Raumtemperatur.

Für den Transport gehört das Modul in ein gepolstertes Fach, getrennt von Munition, Werkzeug und Schlüsseln. Lose im Rucksack scheuern Kanten an der Fassung, und Sand im Gewinde macht sich beim nächsten Aufsetzen bemerkbar. Bei starkem Temperaturwechsel gibst Du dem Glas ein paar Minuten Zeit, bevor Du durchschaust.

Die Grenzen sind klar umrissen. Ohne den passenden Rusan-Adapter kommt keine Verbindung zustande, und dieser Adapter gehört nicht zum Lieferumfang. Das Modul dient der Beobachtung und ersetzt keine Zieloptik. Solange es aufgesetzt ist, arbeitet das Vorsatzgerät als Handgerät. Auch die physikalischen Grenzen der Wärmebildtechnik bleiben bestehen: Regen, dichter Nebel, Glas und dichte Deckung verdecken die Signatur.

Vor dem Kauf ist der passende Rusan-Adapter einzuplanen, denn ohne ihn lässt sich der Viewfinder nicht an das Vorsatzgerät bringen. Prüfe zudem, ob das Gewinde M35 × 0,75 zu Deinem Aufbau passt. Sinnvoll ist das Modul für alle, die ein Vorsatzgerät besitzen und auf ein zweites Beobachtungsgerät verzichten wollen. Wer dauerhaft an der Waffe mehr Bildgröße sucht, ist mit klassischen Zielfernrohre besser bedient.

Die technischen Werte im Überblick.

• Vergrößerung: 2,5x
• Länge: 75 mm
• Mittelrohrdurchmesser: 30 mm
• Gewinde: M35 × 0,75
• Gewicht: 93 g
• Passende Gewindeaufnahme für Rusan-Zubehör: ja
• Dioptrienverstellung: +5 bis –5
• Augenabstand: ohne
• Linsen: mehrfach vergütet
• Gehäuse: Metall

Geliefert wird das Modul einzeln.

• Okular mit 2,5-facher Vergrößerung
