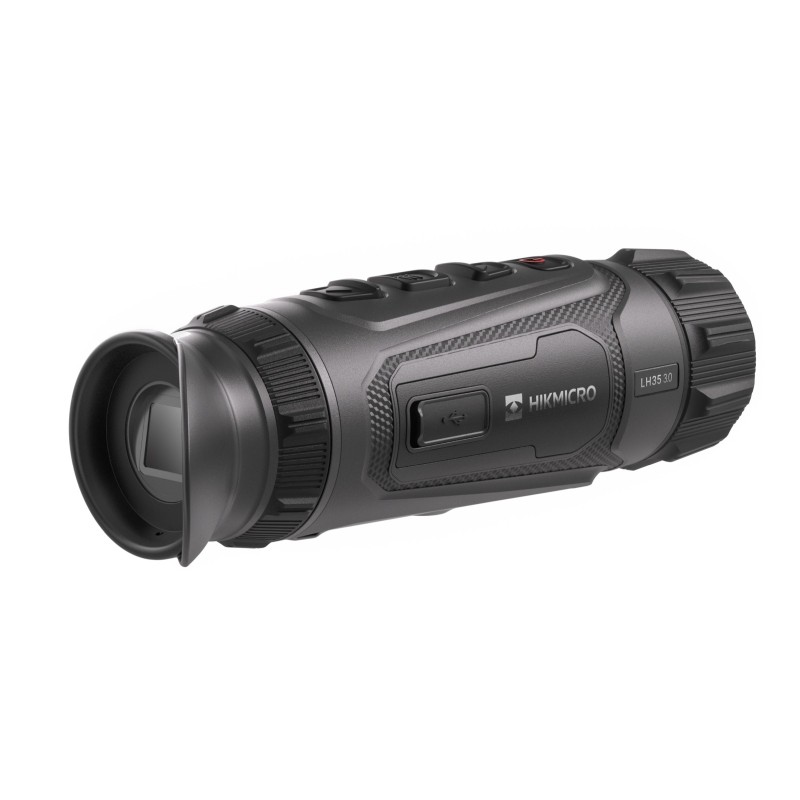

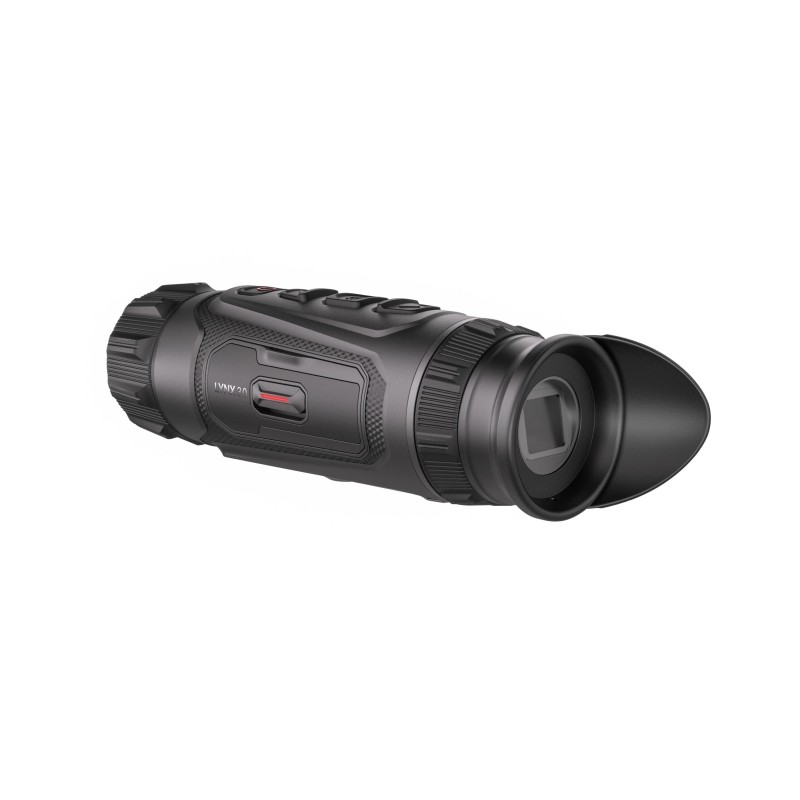

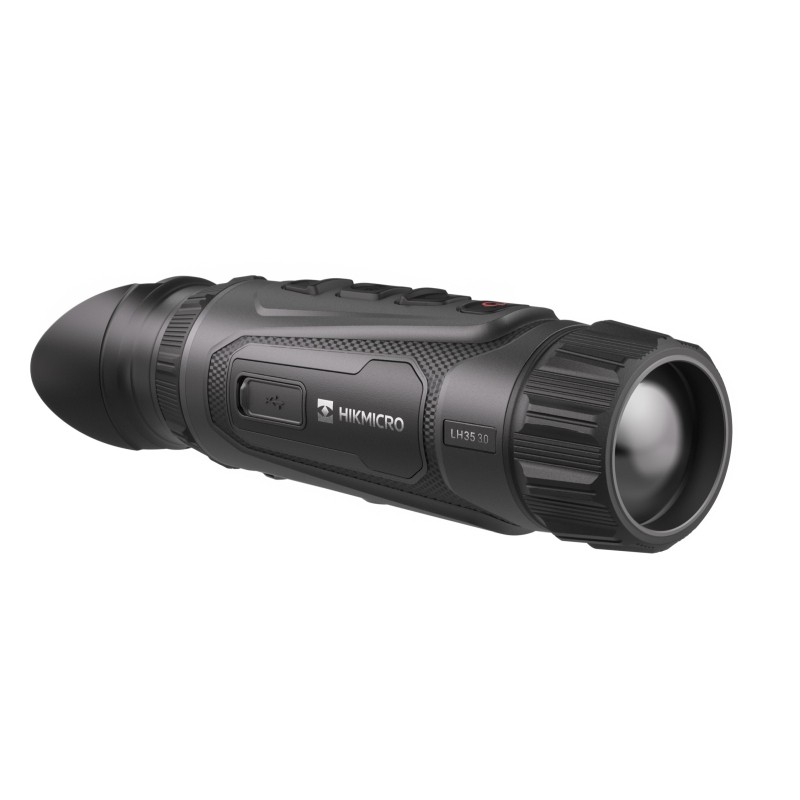

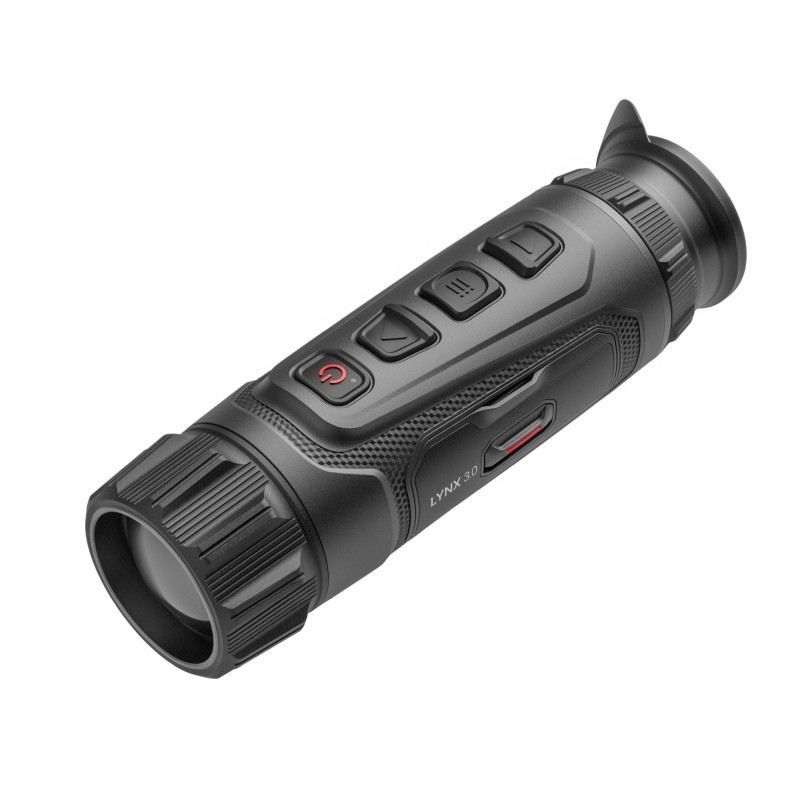

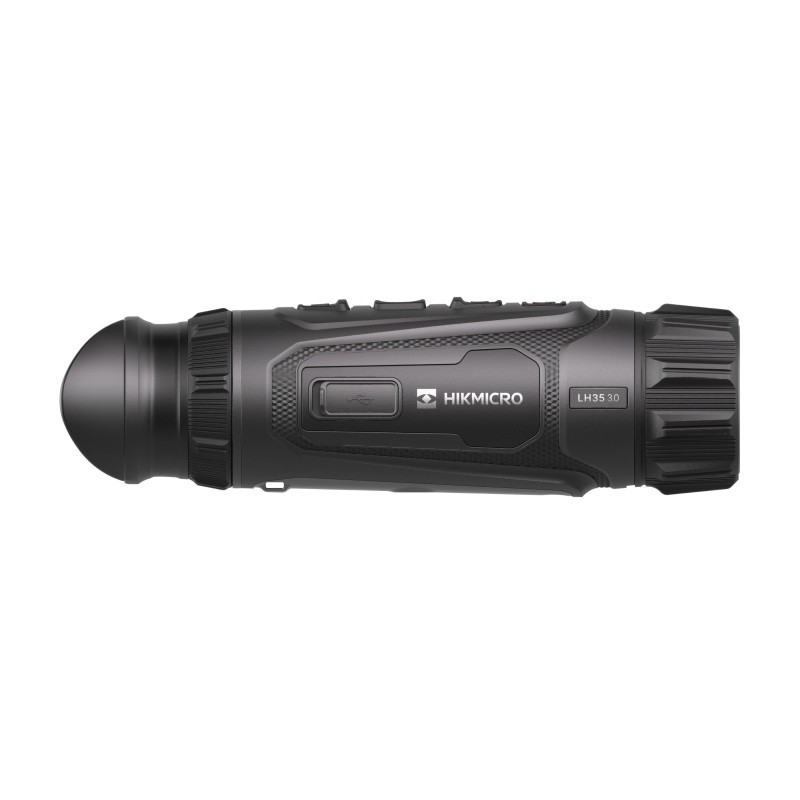

HIKMICRO Lynx LH35 3.0 Wärmebild-Monokular 35 mm

Das Lynx LH35 3.0 führt das längste Objektiv der LH-Linie und ist damit das Modell für weite Distanz. Auf großen Feldschlägen und über einem Talzug hinweg holt diese Brennweite so viel heran, dass ein Stück am fernen Rand nicht bloß auffällt, sondern noch Form behält. Die Detektionsreichweite von 1800 m ist der höchste Wert der Familie.

Der Bildaufnehmer ist ein ungekühltes VOx-Fokalebenen-Array mit 384 × 288 Bildpunkten im Pixelraster von 12 μm, empfindlich im Band von 8 bis 14 μm. Die Temperaturtrennung bleibt unter 15 mK, ermittelt bei 25 °C und F# = 1.0. Auf große Weite wiegt diese Zahl schwerer als jede andere, denn jeder Meter Luft zehrt am Unterschied, der beim Objektiv ankommt: Was nah ein klarer Helligkeitssprung ist, bleibt fern eine schwache Tönung. Der Bildtakt von 50 Hz hält die Anzeige geschlossen.

Die Frontoptik misst 35 mm bei Blende F1.0. Aus der Grundvergrößerung von 3,4× werden über achtfachen Digitalzoom bis zu 27,2×. Der Bildausschnitt von 7,5° × 4,6° deckt auf 100 m eine Fläche von 13,1 m Breite und 8,0 m Höhe ab. Enger wird es in dieser Reihe nicht, und darin steht der Tausch: Distanz gegen Sichtbreite.

Ein so knapper Ausschnitt verlangt eine eigene Führung. Freihändig überträgt sich bei 3,4facher Grundvergrößerung jede Regung der Hand ins Bild, aus kleinem Zittern wird ein Wandern. Mit Auflage steht dieselbe Anzeige still: auf der Kanzelbrüstung, dem Rucksack, dem Knie.

Beim systematischen Absuchen zahlt sich ein festes Muster aus: Teile die Fläche in waagerechte Streifen mit Enden an auffälligen Marken. Führe einen Streifen langsam bis zur Marke durch, halte kurz inne und lege den nächsten mit Überdeckung darunter. Eine schwache Signatur tritt oft erst in der ruhenden Anzeige hervor.

Scharf gestellt wird per Fokusrad ab einer Mindestfokusdistanz von 3,5 m. Bei dieser Brennweite ist das kein Beiwerk, weil der Bereich, in dem alles zugleich sauber dasteht, schmaler ausfällt als bei den kurzen Geräten der Familie. Stell zu Beginn auf die Hauptweite Deines Standes ein.

Die Anzeige übernimmt ein AMOLED-Bildschirm mit 0,49 Zoll und 1920 × 1080 Bildpunkten. Bei langer Brennweite werden die hohen Zoomstufen wirklich genutzt, und dann zählt die Feinheit des Panels. Sechs Farbmodi stehen bereit: Black Hot, White Hot, Red Hot, Fusion, Rotmonochrom und Grünmonochrom. Image Pro 3.0 und Zoom Pro arbeiten der Detailzeichnung nach, die Nachregelung erfolgt verschlusslos über das HIKMICRO Shutterless Image System, also lautlos und ohne Standbild. Anders arbeitet die Restlichtverstärkung, die wir bei den Nachtsichtgeräten führen.

An Bordfunktionen gibt es Bild-in-Bild, Hot Track, Distanzmessung, Video mit Tonspur und Einzelaufnahme. Was im Okular an der Grenze der Deutbarkeit liegt, lässt sich später am großen Monitor nachbetrachten. Abgelegt wird auf 64 GB EMMC-Speicher, übertragen per WLAN-Hotspot in 2,4 und 5 GHz.

Das Gehäuse trägt die Schutzart IP67 und arbeitet von −30 °C bis +45 °C. Die Baugröße beträgt 169,6 × 53,6 × 49,5 mm, das Eigengewicht 354,5 g samt Zelle. Trageriemen und Pflegetücher findest Du unter Zubehör für Optik und Nachtsicht.

Die Energie stammt aus einer wechselbaren 18650 Li-Ion-Zelle: mindestens 5 Stunden bei 25 °C mit aktivem WLAN, mindestens 4,5 Stunden bei −20 °C. Aufgeladen wird per Typ-C mit 5 V DC und 2 A, externe Stromversorgung ist möglich. Eine zweite Zelle deckt die restliche Nacht ab, zu finden unter Akkus & Ladegeräte.

Im Einsatz bedeutet das offene Landschaft. Vom Stand am Rand eines Ackerkomplexes prüfst Du die gesamte Feldflur, ohne sie abzulaufen. Über einen Talzug hinweg lässt sich der Gegenhang abmustern, ohne hinabzusteigen und dabei Wind und Ruhe zu verspielen. Bei der Wildzählung bleibt der Sicherheitsabstand zum Rudel erhalten.

Das Ansprechen an der Grenze der Erkennbarkeit ist eine eigene Fertigkeit. Weit draußen erscheint vom Stück nur eine Signatur ohne feine Kontur, gelesen wird an Größenverhältnis und Umriss. Die Grundvergrößerung von 3,4× liefert dafür schon Struktur statt eines hellen Flecks, der Digitalzoom hilft, solange die Auflage hält. Belastbar wird das Urteil erst über die Bewegung: über den Abstand der Stücke zueinander und die Richtung des Zuges.

Zwei Einschränkungen gehören dazu. Im dichten Bestand und in der Dickung ist das LH35 3.0 nicht die erste Wahl, weil 13,1 m Breite auf 100 m zu wenig Umfeld zeigen und die Nahgrenze von 3,5 m den Boden vor den Füßen ausschließt; dort passen kurzbrennweitige Modelle besser. Und die 1800 m beschreiben das Auffinden einer Wärmequelle, nicht das sichere Ansprechen. Thermalgeräte können exportrechtlichen Beschränkungen unterliegen; Auskunft erteilen die dafür eingerichteten Behörden.

Die Daten in Kurzform:

• Bildaufnehmer: VOx ungekühltes Fokalebenen-Array
• Bildpunkte: 384 × 288
• Pixelraster: 12 μm
• NETD: kleiner 15 mK (25 °C, F# = 1.0)
• Bildtakt: 50 Hz
• Empfindliches Band: 8–14 μm
• Frontoptik: 35 mm F1.0
• Scharfstellung: Fokusrad
• Mindestfokusdistanz: 3,5 m
• Vergrößerung: 3,4× – 27,2× (achtfach digital)
• Bildausschnitt: 7,5° × 4,6° (13,1 × 8,0 m auf 100 m)
• Detektionsreichweite: 1800 m
• Bildschirm: AMOLED 0,49 Zoll, 1920 × 1080
• Farbmodi: Black Hot, White Hot, Red Hot, Fusion, Rotmonochrom, Grünmonochrom
• Bildrechnung: Image Pro 3.0, Zoom Pro
• Nachregelung: HSIS, verschlusslos
• Bordfunktionen: Bild-in-Bild, Hot Track, Distanzmessung, Video mit Tonspur, Einzelaufnahme
• Datenablage: 64 GB EMMC
• Übertragung: WLAN-Hotspot 2,4 / 5 GHz
• Energiequelle: wechselbare 18650 Li-Ion-Zelle
• Einsatzdauer: mindestens 5 Stunden bei 25 °C, mindestens 4,5 Stunden bei −20 °C (WLAN an)
• Aufladen: Typ-C, 5 V DC / 2 A, externe Stromversorgung möglich
• Schutzart: IP67
• Arbeitstemperatur: −30 °C bis +45 °C
• Baugröße: 169,6 × 53,6 × 49,5 mm
• Eigengewicht: 354,5 g samt Zelle

Dem Gerät liegen bei:

• 18650 Akku
• Typ-C Ladekabel
• Objektivschutzkappe
• Bedienungsanleitung
