HIKMICRO HIKCAM A7E Laufhalterung für Läufe 18–21,5 mm

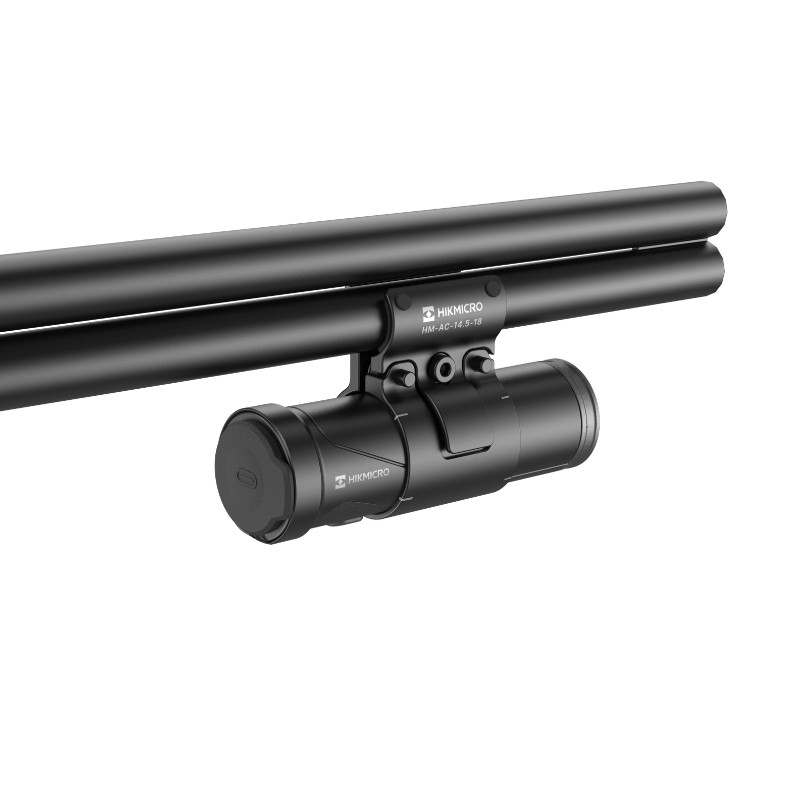

Eine Kamera, die vom Rohr aus filmt, gibt dem Schützen den Blick der Kugel zurück. Dafür ist diese Fassung gebaut: Sie umschließt den Büchsenlauf und trägt die HIKMICRO HIKCAM Action-Kamera in der Verlängerung der Laufachse, während Schiene, Glas und Schaft ihren Platz behalten. Ausgelegt ist die Weite auf Rohrstärken von 18 bis 21,5 mm.

Rohrstärken zwischen 18 und 21,5 mm gehören zu den kräftiger konturierten Büchsen. In diese Spanne zählen halbschwere Jagdkonturen, wie sie Repetierer für starke Kaliber und viele Drückjagdwaffen tragen, ebenso Läufe, deren Durchmesserverlauf zur Laufmündung hin nur wenig abnimmt. Auch Bull-Barrel-Profile treffen die Spanne, sobald das Maß vorn genommen wird, denn ein solches Rohr sinkt vor der Laufmündung häufig in diese Werte.

Nach beiden Seiten ist die Weite scharf begrenzt. Dünn konturierte Standardläufe messen in ihrer Mündungshälfte weniger und gehören zur Nachbarweite 14,5 bis 18 mm, durchweg starke Matchkonturen messen mehr und verlangen 21,5 bis 26 mm. Sitzt die Kamerafassung auf einem Schalldämpfer, greift die gesonderte Variante mit 14 bis 18 mm. Welche Weite passt, sagt weder die Kaliberangabe noch der Waffentyp, sondern einzig das Istmaß am Sitz.

Das Istmaß nimmst Du mit dem Messschieber ab, nachdem der Verschluss geöffnet und die Büchse ungeladen ist. Die Schenkel stehen quer zur Rohrachse, denn schräg angesetzt zeigt jedes Messgerät zu viel an. Nimm zwei Werte, um eine Vierteldrehung versetzt, damit Abflachungen und unrunde Querschnitte auffallen. Ohne Messschieber legst Du einen Papierstreifen herum und teilst die Überdeckungslänge durch 3,14. Endet der Wert unterhalb von 18 mm, wandert der Sitz zum Verschluss, wo jedes Rohr zunimmt.

Wo die Fassung greift, wirkt sich doppelt aus. Der Abschnitt hält sich frei von Kornsattel, Riemenbügel und Schutzkappe, und der Grundkörper darf den Vorderschaft nirgends berühren, weil er sonst bei jedem Schuss dagegen drückt. Weiter rückwärts liegt das Gewicht näher am Drehpunkt, weiter vorn öffnet sich der Bildwinkel; einige Zentimeter Luft vor der Laufmündung halten das Mündungsfeuer aus dem Ausschnitt.

Der Anbau verlangt kaum Werkzeug. Reibe den Sitz vorher sauber und fettfrei, denn Öl senkt ausgerechnet die Reibung, auf die der Klemmsitz angewiesen ist. Lege die Fassung locker auf, schiebe sie an die ermittelte Stelle, drehe sie in Position und setze sie behutsam fest, bis mit bloßen Fingern nichts mehr geht. Mehr Kraftaufwand verbessert den Halt nicht, er belastet allein Gewinde und Oberfläche.

Die Winkellage zur Laufachse legt fest, was im Ausschnitt erscheint. Die Objektivachse läuft parallel zum Rohr, der Grundkörper aufrecht, sonst kippt die Waagerechte. Wenige Grad Schräglage machen an der Büchse wenig her, verschieben das Ziel auf hundert Meter jedoch merklich. Stecke die Kamera deshalb vor dem endgültigen Festsetzen auf und beurteile das Livebild. Verdeckt werden darf nichts: weder die offene Visierung noch der Strahlengang vorgesetzter Geräte, was für Zielfernrohre gleichermaßen gilt. Eine dünne Strichmarke führt die Fassung nach jedem Abbau in dieselbe Position zurück.

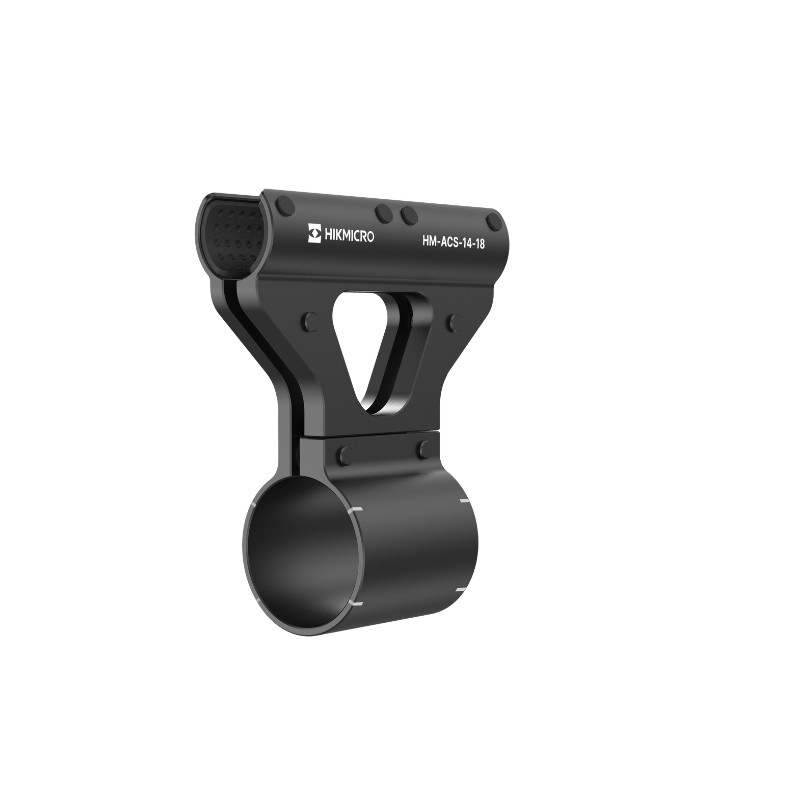

Ein hochfester Metallkörper nimmt die Lasten aus Schuss und Handhabung auf, die stoßfeste Oberflächenbeschichtung wehrt Kratzer, Nässe und den Kontakt mit Kanzelbrüstung ab. Die Auflageflächen umschließen das Rohr ganzflächig, womit die Haltekraft breit verteilt einwirkt.

Jede Klemmverbindung arbeitet sich unter Last ein wenig ein, und bei den starken Kalibern dieser Rohrstärke geschieht das früh. Prüfe den Halt nach wenigen Schüssen, setze bei Bedarf nach und wiederhole das am Ende des Schießtages. Später reicht ein Griff vor dem Ansitzen und nach jeder Fahrt im Futteral.

Beim Schuss beschleunigt die Büchse rückwärts, während die Trägheit das angeklemmte Gewicht an seinem Ort halten will. Der vibrationsarme Klemmsitz fängt den Stoß ab; der Ausschnitt sieht am Serienende aus wie zu Beginn. Rutscht die Fassung dennoch, verrät es die Strichmarke. Als Ursachen kommen ein öliger Sitz, eine locker festgesetzte Verbindung oder ein Rohrmaß am untersten Ende der Spanne infrage. Bei schneller Schussfolge wandert Laufwärme in das Metall, weshalb die Fassung erst nach dem Auskühlen abgeht.

Zur Waffenpflege kommt die Fassung ab. Reinigungsmittel, Lösemittel und Waffenfett haben an den Auflageflächen nichts verloren, weil Öl die Haftung aufhebt; reibe die Stelle anschließend sauber, ehe die Fassung zurückkommt. Die Fassung selbst wischst Du mit einem angefeuchteten Lappen ab. Stahlbürsten und aggressive Mittel greifen die Oberfläche an.

Der praktische Gewinn liegt in der Auswertung. Ein Drückjagdtag lässt sich Stand für Stand durchgehen, ein Fehlschuss wird erklärbar, und beim Einschießen einer frischen Kombination siehst Du, ob der Abzug sauber gebrochen ist. In der Ausbildung ersetzt eine solche Aufzeichnung viele Worte, weil Anschlagen und Zeichnen des Wildes aus einer Sicht erscheinen, die keine Kanzelkamera bietet. Was Du zuvor mit Ferngläsern oder einem Monokular angesprochen hast, siehst Du hinterher auf dem Schirm. Strom zieht die Fassung keinen; die Kamera dagegen schon, weshalb bei Frost eine geladene Zelle aus dem Sortiment Akkus & Ladegeräte griffbereit liegt.

Die Einschränkungen sind rasch benannt. Ohne die zugehörige HIKCAM erfüllt der Träger keinen Zweck, eine Visiereinrichtung ersetzt er nirgends, und Rohrstärken jenseits von 18 bis 21,5 mm verlangen die passende Weite der Baureihe: Unterfütterung mit Blech oder Gummi hebt die Haltewirkung auf.

Die Eckdaten kurz gefasst.

• Klemmweite: 18 – 21,5 mm Laufaußendurchmesser
• Kamera: HIKMICRO HIKCAM Action-Kamera
• Befestigung: Klemmsitz am Waffenlauf
• Kraftschluss: vibrationsarm und stabil
• Werkzeugbedarf: gering, abnehmbar ohne Umbau
• Werkstoff: hochfester Metallkörper, stoßfeste Oberflächenbeschichtung
• Blickrichtung: in Verlängerung der Laufachse
• Anwendung: Jagd, Schießsport, Training
• Nachbarweiten: 14,5 – 18 mm, 21,5 – 26 mm, Schalldämpfer 14 – 18 mm
